一、項目設計方案

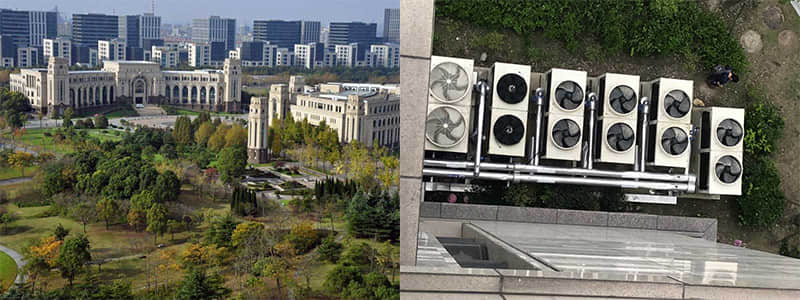

　　復旦大學江灣校區物理科研樓位于新校區的北部，在物理科研樓的西南角，并排安裝了6臺空調室外機組?？照{室外機在運行時產生的持續轟鳴聲，破壞了物理科研樓內的聲環境質量，尤其是機組排風口正上方二樓、三樓的兩間辦公室，在現場實測噪聲聲級達到了74分貝以上，大大超過了《聲環境質量標準》，與校區的整體優美環境格格不入，形成巨大反差，急需對6臺空調室外機組進行降噪處理。

　　二、現場噪聲狀況分析

　　6臺南京天加空調室外機組采用并排布置于物理科研樓西南角，均為兩側進風，進風口為西、東兩側。排風方式為上排風，排風口距離二樓辦公室距離5-8米，由現場踏勘和數據分析，現場噪聲主要有以下4點：

　　(1)1空調室外機組風口葉片運轉產生的空氣動力性噪聲，風量大而壓頭低，其噪聲主要是以中低頻噪聲為主的空氣動力性噪聲?？諝鈩恿π栽肼曈尚D噪聲和渦流噪聲組成，是旋轉噪聲和渦流噪聲相互混雜的結果。旋轉噪聲是由于風機葉片旋轉時，葉片打擊周圍的氣體介質、引起周圍氣體的壓力脈動而形成的。渦流噪聲又稱紊流噪聲，風機轉動時，使空氣產生紊流，在葉片的背側形成渦流，產生氣流呼嘯聲，直線傳播致樓上辦公區，無遮擋;(主要聲源)

　　(2)2空調室外機組電動機產生的機械噪聲和電磁噪聲、3空調室外機組機體的震動噪聲、4空調室外機組壓縮機產生的空氣噪聲，小于風口噪聲，但依然在70分貝以上，為達到《聲環境質量標準》的1類，必需處理;

　　以上噪聲源以風口產生的噪聲為主要聲源點，針對風口噪聲進行重點治理。

　　1號測點空調室外機組側邊1米實測噪聲值76dB(A)

　　2號測點空調室外機組側邊1米實測噪聲值74dB(A)

　　3號測點空調室外機組風口實測噪聲值82dB(A)

　　5號測點空調室外機組正上方二樓辦公室窗外實測噪聲值74dB(A)

　　6號測點空調室外機組正上方三樓辦公室室內實測噪聲值64.5dB(A)

　　7號測點空調室外機組正上方三樓辦公室窗外實測噪聲值75dB(A)

　　三、設計依據及降噪目標

　　本項目施工地點位于復旦大學江灣校區物理科研樓，根據《聲環境質量標準》GB-3096-2008的規定，噪聲限值可參考下表1類區域。晝間噪聲低于55分貝，夜間噪聲低于45分貝。

　　四、降噪目標的確定

　　根據本項目招標要求，參考《聲環境質量標準》，在6臺空調室外機組實施降噪措施后(在排除其他噪聲源的干擾條件下)，在物理實驗樓二層三層辦公室靠近設備一側的窗外噪聲達到《聲環境質量標準》中的1類晝間標準，即噪聲值小于55dB(A),測量數據以建設單位聘請的第三方檢測機構的檢測結果為標準。

　　五、空調室外機組降噪方案

　　綜合考慮南京天加6臺空調室外機組降噪及環境美觀性要求。采用一套隔音房整體包含6臺空調室外機組的方案，采用吸聲、隔聲的降噪原理，對6臺風機進行降噪。

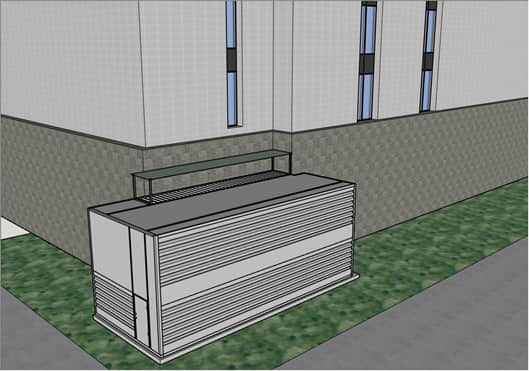

　　為控制6臺空調室外機組噪聲，防止噪聲影響物理科研樓辦公室區域，該項目方案采用為6臺機組整體加裝隔聲罩的方法控制噪聲排放，隔聲罩依據降噪及檢修需要尺寸設計為：10300mm*4500mm*4300mm。在隔音房與設備之間設計留有500mm過道空間，供日常檢修通過。隔音房設計有進風、排風的消聲百葉、消聲器。供設備運行時將熱量排出，設備風口與底部進風口使用隔音板分隔，防止頂部熱風回流。設備風口設計有導風彎頭，導引熱風通過排風口排出，可減小壓力損失。隔音房頂部安裝雨棚，防止雨水通過風口進人隔音房。

　　1、安裝吸隔聲模塊板

　　隔聲罩整體框架采熱鍍鋅方管套接構成，螺栓緊固，地面由方管圈梁找平?？蚣荛g空位填補漢克斯復合吸隔聲模塊板。整體隔音房做到嚴絲合縫。板與板之間的縫隙處使用膠條及玻璃膠填充。

　　吸隔聲模塊板背板采用鍍鋅鋼板，內側采用阻尼，內部填充玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用穿孔鋁板，內龍骨由鍍鋅鋼板折彎而成。

　　2、進排風消聲百葉(消聲器)

　　為保證六臺空調外機正常運行的通風散熱，在隔聲罩東、西、南3個側面距離地面400mm的高度安裝進風消聲百葉，安裝位置如圖6-4，進風百葉規格為：

　　東面進風消聲百葉：L2300mm*W1450mm*T600mm。

　　南面進風消聲百葉：L10300mm*W1450mm*T600mm;

　　西面進風消聲百葉：L2800mm*W1450mm*T600mm;

　　3套進風百葉的平面面積合計為22m2。隔音房南面上半部分安裝排風消聲百葉，規格為：L10100mm*W1670mm*T600mm。平面面積16.9 m2，較大的面積有利于設備的通風散熱。

　　消聲百葉的葉片全部為折板式葉片，通過60°的折彎工藝，能在有限的空間擴大消聲通道長度，折板式葉片通道長約690mm。較直板式的消聲通道長出約90mm，提高了消聲百葉的消聲量。

　　消聲百葉的葉片的厚度為100mm，葉片與葉片間距100mm。

　　3、隔音罩頂部安裝進風消聲器

　　隔聲罩上方設置進風消聲器，增加隔音房進風面積，的消聲器規格：L7600mm*W1100*H800，消聲器內消聲插片，插片上下兩端設置導流尖劈，消聲插片排布按100mm間距布置。進風口消聲器正上方設置雨棚以保護進風消聲器，延長使用年限，雨棚長8米，寬1.2米，帶有一定傾斜角方便雨水順勢流走。

　　4、隔音罩的進、出風隔斷

　　空調外機隔聲罩依據進風區域、排風區域隔斷為上下兩層，通過水平布置的分隔板如上圖粉色所示和垂直的消聲器圍板(藍色所示)以及隔音房的墻板,圍成了整個具有分區的隔音房。分隔板構造同于吸隔音模塊板，分隔板平鋪于空調外機設備的機體，略低于風口位置。通過隔板將空調外機出風口與進風面分隔開，起到阻隔熱風回流作用。同時有這一層吸隔音板，能更好的阻隔設備機體的噪聲向上方傳播。

　　5、出風口安裝導流彎頭

　　為降低出風阻力，減小壓力損失，同時避免兩臺或以上設備一起開啟時空腔內產生亂流，設計將每臺空調外機機組的出風口進行分隔，以5道分隔板，形成6個內部高度2.35米的單獨的空腔，每臺設備即使在同時開啟時出風口也不會互相干擾，杜絕亂流的產生。每一塊分隔板上設有W600*H1800mm檢修門，檢修人員通過檢修門可到達任意一臺空調室外機組風口進行檢修。

　　在空調外機排風口上方設置弧形的倒流彎頭，導流彎頭由穿孔鋁板+阻尼材料+玻璃棉+玻璃絲布包裹組成，導流彎頭起到降低出風阻力，減小壓力損失的作用。導流彎頭由吸音材料構成，所以有良好的導向作用同時也有很好的吸聲效果。

　　6、檢修通道的布置

　　隔音房整體被隔斷為兩層，可分別通過隔音房東、西兩側的兩扇隔聲檢修門進入隔音房內部。2樘檢修門尺寸為900mm*1800mm，門厚100mm，隔聲門均采用企口連接，各邊均采用耐老化軟膠條密封，隔聲門隔聲量Rw≥35dB。房內檢修通道設計寬度為600mm，可以容納一位檢修人員通過。

　　六、空調室外機組降噪效果

　　通過上述降噪方案，對現場進行噪聲檢測，在物理實驗樓二層三層辦公室靠近設備一側的窗外噪聲達到《聲環境質量標準》中的1類晝間標
